Circuitos en paralelo



Tenemos 2 circuitos, uno con 2 bombillas y otro con 4 bombillas, todas en paralelo. Observamos que todas lucen con igual intensidad, ya que tienen igual voltaje. Por todas circula la misma intensidad al ser la resistencia igual.

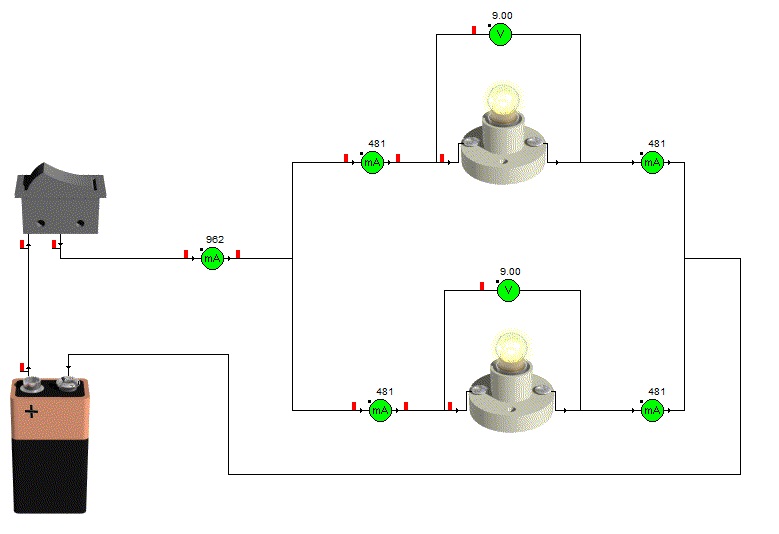

Observemos el circuito de 2 bombillas. Las dos son iguales, por lo que tienen la misma resistencia, por tanto, la corriente se repartirá entre las dos. Si la intensidad del circuito es 0.96A, al llegar al nudo del paralelo, irá la mitad por un lado y la otra por el otro lado. Sin embargo, podemos ver que la tensión es la misma en las dos bombillas.

I_total = I₁ + I₂ 0,96 = 0,48 + 0,48

V_total = V₁ = V₂

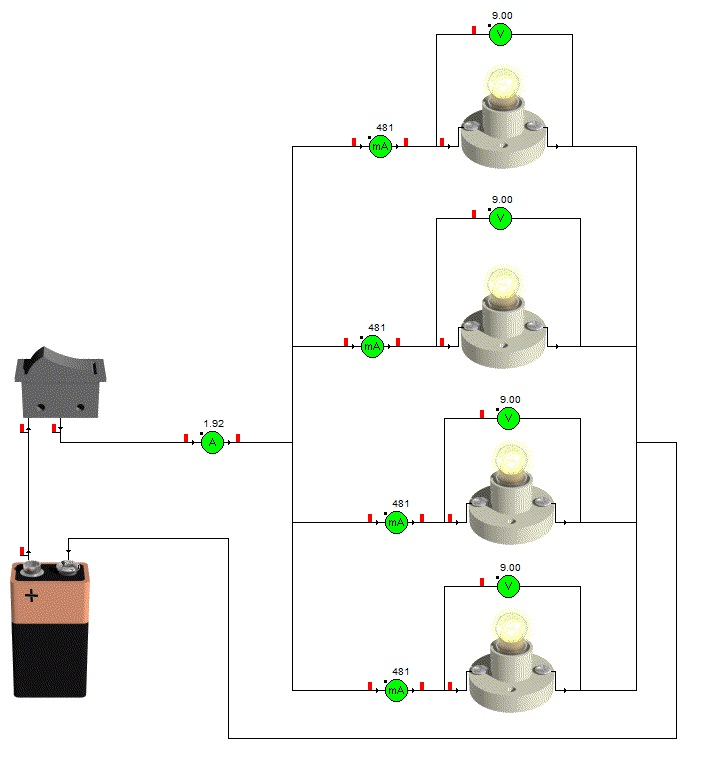

Observemos ahora el circuito de 4 bombillas. Vemos que las bombillas son las mismas que antes (con la misma resistencia), por lo que la intensidad que pasará por cada ramal, es igual que en el circuito de dos bombillas; pero al haber más bombillas, la intensidad total del circuito es mayor.

I_total = I₁ + I_{2 +} I₃ + I₄ 1,92 = 0,48 + 0,48 + 0,48 + 0,48

V_total = V₁ = V_{2 =} V₃ = V4





En el circuito con más elementos conectados, la pila se agotará muchos antes, ya que suministra una intensidad de corriente mayor.
