Paralelo

RECEPTORES

Los elementos se disponen de forma que cada uno de ellos está conectado al polo positivo y al polo negativo de la pila.

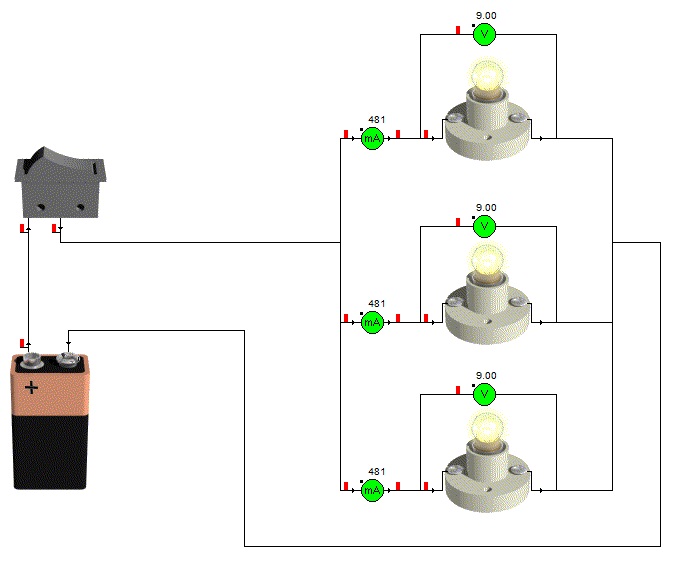

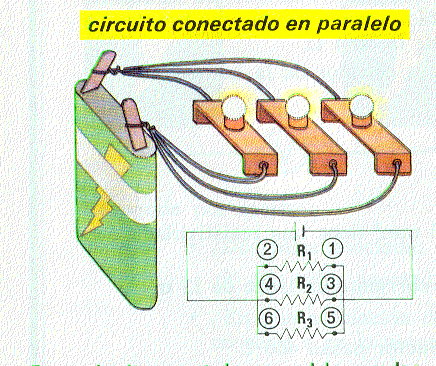

Ejemplos de circuitos en paralelo.



Características:





Si se funde una bombilla o la desconectamos, las demás siguen luciendo. Esto es lógico, ya que las otras dos siguen conectadas a los polos de la pila.

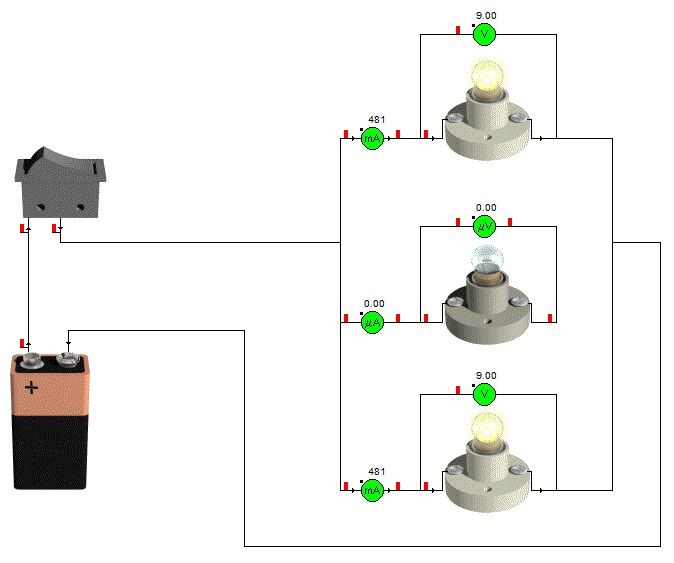

Si al circuito anterior le cortamos un cable para desconectar la bombilla 2 (la que está en medio), observamos que esta se apaga, pero las otras dos continúan funcionando.





La pila se agotará mucho antes.

Para explicar esto, vamos a utilizar un símil hidráulico. Imaginemos que tenemos un deposito con agua (la pila), y lo conectamos a otro depósito (el receptor) mediante un tubo (conductor) con una hélice para observar la velocidad del agua. Vemos que tardará un tiempo de vaciarse el depósito. (imagen 1).

Si añadimos más tubos en paralelo, como tenemos en la imagen 2, (receptores en paralelo), vemos que las hélices giran a la misma velocidad, pero el agua del depósito (pila) se agotará mucho antes, dependiendo de la cantidad de tubos (elementos en paralelo) que pongamos.



imagen 1 imagen 2





PILAS.

Si conectamos pilas en paralelo, es decir los polos negativos con los negativos y los positivos con los positivos, el voltaje total es el mismo de una sola pila, pero el tiempo que tardara en agotarse se multiplicará por el número de pilas que tengamos. En este caso, hemos utilizado el mismo circuito que en los casos anteriores, vemos que el voltaje en cada elemento es igual, pero el tiempo de duración será 3 veces más en este último circuito al tener 3 pilas.
