Circuitos mixtos

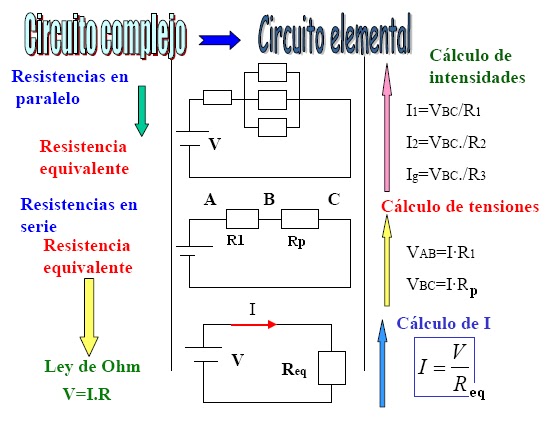

Para el cáculo de circuitos mixtos es fundamental tener en cuenta todo lo aprendido en circuitos en serie y paralelo, sus características y condiciones; así como tener muy claro como obtener las resistencias equivalentes. Luego es fundamental seguir el orden que se indica a continuación en la siguiente imagen.

Lo primero que hay que hacer (siguiendo las flechas) es calcular las resistencias equivalentes de todos los elementos en paralelo y posteriormente todos lo elementos en serie; hasta quedarnos con un circuito simplificado con una única resistencia equivalente.

En ese circuito simplificado, aplicamos la Ley de Ohm y calculamos la incognita que tengamos; Intensidad (I) o voltaje (V).

Luego vamos retocediendo en los diferentes circuitos que hemos obtenido al simplificar para obtener las tensiones (V) de los elementos en serie y las Intensidades (I) de los elementos en paralelo.
